高压H.SVG++动态无功和滤波综合补偿装置 当前位置:首页 - 产品展示



产品概述


高压H.SVG++动态无功和滤波综合补偿装置指H.SVG与其它无源补偿或滤波装置组合的高压动态无功和滤波综合补偿装置。传统的高压补偿装置使用真空开关投切电容器组,其结构、控制都比较简单,响应时间在秒级以上,不能频繁投切,而且分组与分组之间级差比较大,补偿精度差。高压H.SVG动态无功连续补偿装置能做到感性、容性无功功率的双向、连续、快速实时跟踪补偿,是各种无功补偿装置的最佳选择。对于大工业负荷,要求的动态无功补偿容量越来越大,如果全部采用H.SVG结构形式,设备的一次性投资增加很多。常用的办法是把H.SVG与无源产品相结合,发挥各自的优势,使整套装置在一定的补偿容量范围内具有连续补偿的功能,动态特性、补偿容量、性价比、抑制谐波、安全可靠等技术指标都能满足用户现场的工况要求。H.SVG++是今后高压系统无功功率补偿领域的发展主流。


主系统图

技术特征


H.SVG++装置内的H.SVG容量一般选择H.SVG++全套容量的1/2-1/3,但它的动态连续补偿范围不仅仅是H.SVG的容量,而是扩大到H.SVG++ 综合补偿装置的总容量范围内。

H.SVG++动态无功综合补偿装置输出无功容量是连续的,没有跳跃阶梯式分组补偿,补偿精度高,能保证功率因数≥0.98,节能效果显著。

在某些特殊需要的场合,装置还可以向系统反向输出一部分感性无功,补偿系统中的容性电流。

H.SVG++响应速度快,能实时跟踪补偿,适用于负荷频繁变化的场合。

H.SVG++还特别适合高功率因数,大谐波场合的无功补偿,如变频驱动、中频电源等负荷,其本身功率因数在0.9以上,但输出谐波问题没有解决,通常采用常规的LC无源滤波器,需要配置5次、7次等多个通道。LC虽然把谐波滤掉一大部分,但在滤波的同时,也向系统倒送容性无功,造成系统过补偿,这是很危险的,而且还影响到LC滤波装置的正常投入。所以LC滤波装置的容量是设计部门在考虑总体布局时感到棘手的问题。解决上述问题的有效办法就是选用H.SVG+FC,在滤除谐波的同时,把系统功率因数调整到+0.98以上。

H.SVG++与其它形式的滤波补偿装置如TCR+FC MCR+FC相比较,更突显其优势:它自身不产生谐波,不需要再增加FC的容量;它自身的功耗低,发热量小;噪音小;占地面积不大,可以组成柜式结构,便于集中管理。

H.SVG++ 是面向二十一世纪无功功率补偿装置的更新换代产品。


技术参数


系统标称电压:61035KV

推荐容量:600100020003000400050008000100002000050000kvar

触摸屏功能显示:系统运行主要参数、SVG运行参数、工作状态、故障指示内容、各项输入指令

保护功能:有过压、欠压、过流、过热、IGBT模块故障,电子元器件监测等多重保

控制输入信号:系统PTUaUbUc三相电压信号,系统主进线CTIaIc两相电流信号


型号说明



应用范围


高压H.SVG++动态无功和滤波综合补偿装置适用于对调压和动态无功补偿有较高要求的用电部门,可广泛应用于机械制造、冶金、铁道、煤矿、化工、油田等大范围频繁波动性负荷相对集中的大中型工业企业。

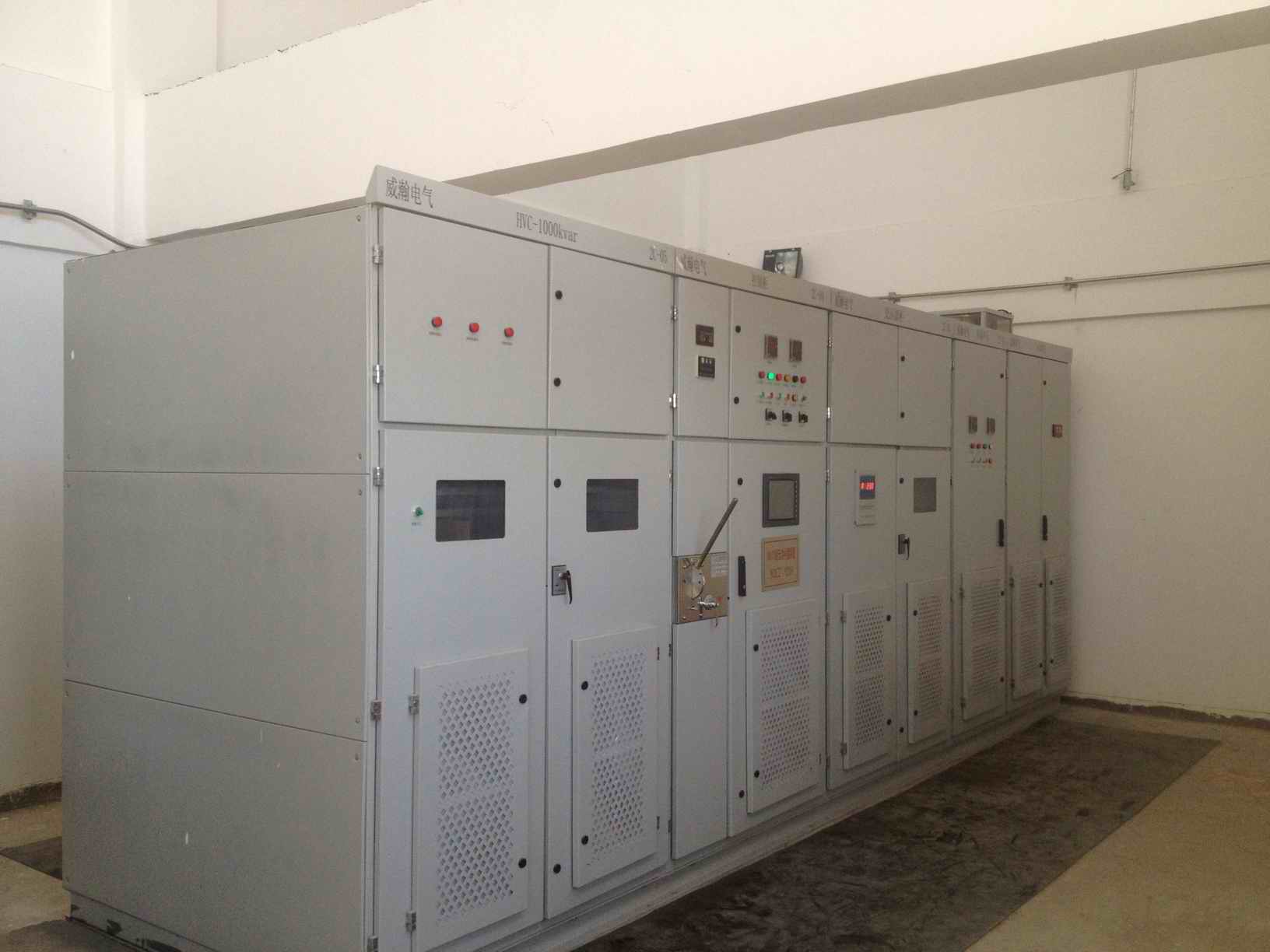

案例:高压H.SVG++动态无功和滤波综合补偿装置用在现场
